FINEMotor™ 磁路系统和音圈设计软件

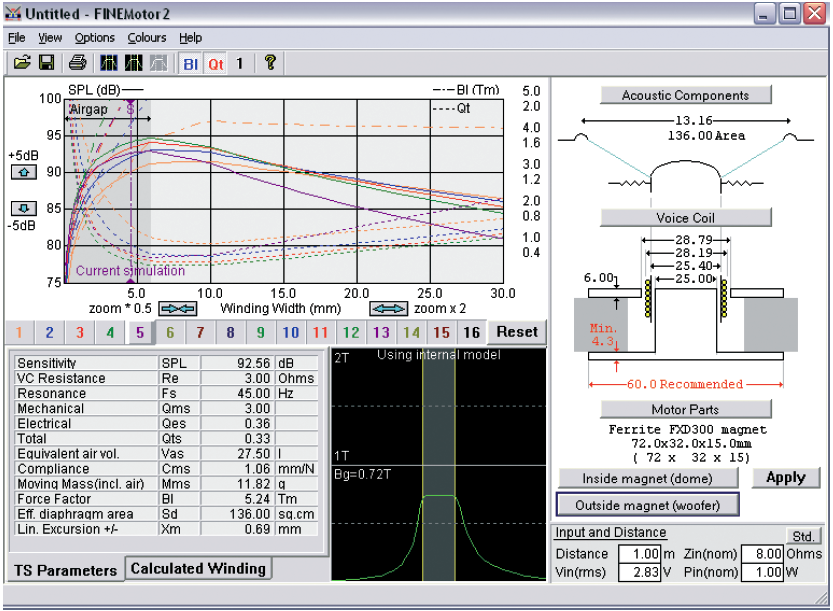

FINEMotor™ 可以模拟SPL，计算T/S参数（包括最大位移量和绕线直径）。适用于设计低音，高音，电话听筒和耳机等的磁路系统，音圈和弹波。
精确快速
当年SEAS设计一个新生产线的时候，第一次使用FINEMotor™，发现结果非常精确而且节省了大量时间。从那以后，SEAS所有新的磁路设计都使用FINEMotor™。
材料数据库
在最新版本的FINEMotor™中，您可以将自己的磁铁和线材加入数据库中。当然，原有的数据库中已经包括绝大多数中国市场常见材料。

特性：
• 精确计算SPL，T/S参数和绕线数据
• 圆型或扁型铜线，铝线和铝包铜线
• 系统共振频率得自音盆共振频率和弹波偏位/共振/弹性
• 铁氧体，钕铁硼，和用户定义磁铁材料
• 更换大音圈或多层音圈时自动计算磁隙变更
• 双音圈：2 ＋ 2 层平行
• 后盖设计只需一个按钮即可完成
• 显示华司，导磁柱和导磁下板的饱和状态

• Qms的计算考虑到铝音圈架和Kapton音圈架导电与否的影响
• 选择磁性和非磁性材料盆架
• 内部磁通量模型：T铁，加长型导磁柱
• 上下移动音圈偏位

FINEMotor™ 举例

全新设计：
• 您可以设计8英寸带后盖的长冲程超重低音。例如，Qts＝0.33，计算弹波偏位和硬度得到Fs=28Hz。该软件给您提供这个3.35 ohm音圈的所有绕线数据。
• 设计一个规定尺寸的磁路，得到最大BL。也可以使用铁质盆架。

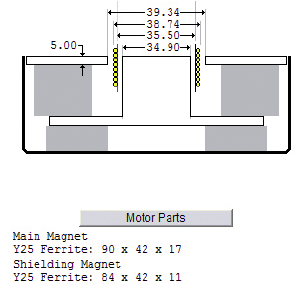

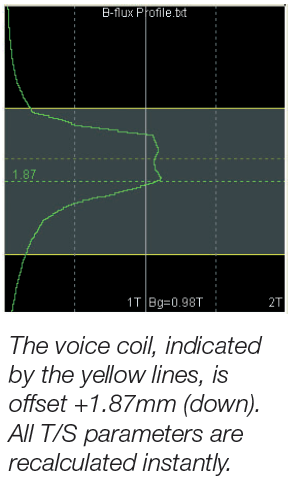

• 在FINEMotor™中，您可以检查低音磁路磁通量的对称性，从而上下移动音圈以达到最佳位置。计算特定位置的BL(x)值，比如磁隙上下2mm和5mm处的BL值。

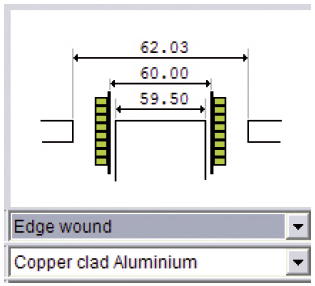

• 为扁平扬声器单体设计一个合适的单层铜包铝线音圈
优化现有设计：
• 假如您正在设计一个4层音圈，但是因为磁隙改动而无法预期BL和Qts的变化，怎么办？其实只要告诉FINEMotor™您要设计的音圈层数为4，并且定下音圈和华司间距的数值就足够了。
FINEMotor™将给您提供一组对应于最大位移量的结果。您可以选取任何一个，与之相应的绕线数据和磁铁尺寸就会自动计算出来。
• 给低音增加后磁罩并保证TS参数不变。
• 使用最佳钕铁硼磁铁尺寸优化钕铁硼球顶高音的灵敏度。
问题解答：
• 我们现在有一个比较好的低音，但是它的阻值对于我们的功放来说太小了。您可以在保证TS参数不变的情况下，修改音圈和磁路。

FINECone™ 声学有限元素球顶振膜/音盆模拟软件

FINECone™软件能帮助您掌握时间，自由地发挥创造性，来设计更好的扬声器。数秒钟时间内您就可以得到新设计之扬声器的频率响应或者分析现有扬声器的问题。FINECone™可以大幅缩短产品从设计到上市的时间。
节省工程师的时间
高精确率的计算在FINECone™中只需要5-30秒
节省工具和花费
FINECone™的精确模拟使您只需要制造一个扬声器原型，而不是在尝试品与失败品中徘徊。
更好的产品
在材料数据库中找到最佳材料，然后优化音盆厚度和硬度以符合您的要求。
无问题生产
完美的设计避免了生产时这样那样的问题。因此您不必把时间消耗在生产线上。
新特性
• DXF图形纠错
• 输出带相位的频率响应
• 自动机算空气负载
• 频率响应曲线多重显示
• DXF文件和FINECone™模型库
• 从FINEMotor™读取TS参数
• 撤销操作可追溯到前十次

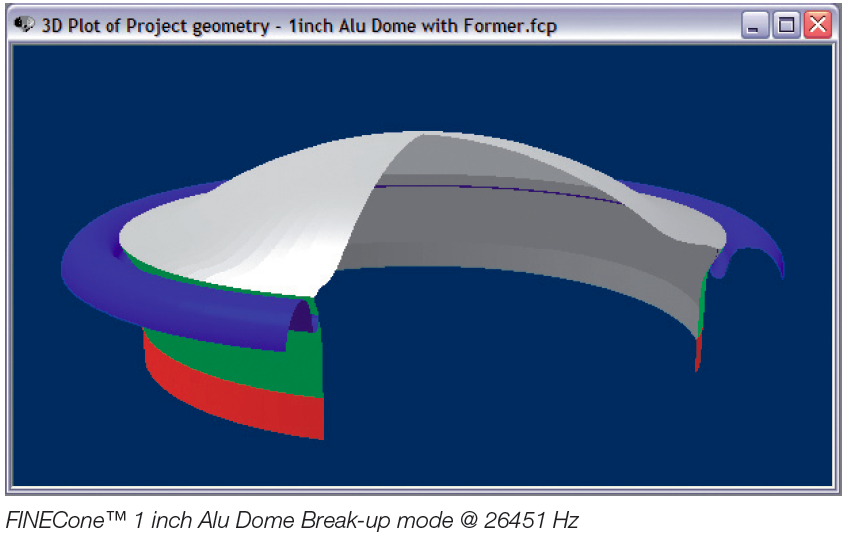

• 高级高音杯模拟
• 中文界面

FINECone™ 举例

新设计：

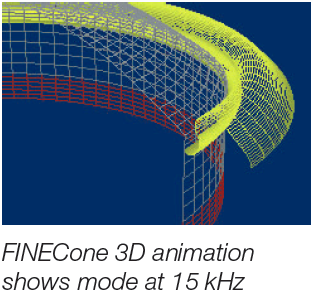

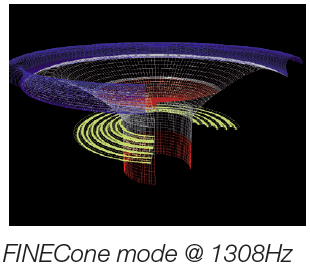

在设计一个全新的低音时，音盆和悬边通常是最大的挑战。因为频率响应未知，而且没有现存的尺寸。FINECone可以很好的解决这个问题。使用者可以在很短时间内模拟许多不同的纸盆，也可以更改厚度等参数，还有悬边卷宽，以及防尘盖、胶水连接和音圈架材料等等。
球顶高音的设计要求更加苛刻，但有了FINECone™，一切都变得简单。您可以模拟最薄的球顶振膜工作频率超过50kHz，优化球顶和悬边形状，以及胶水连接。
更改现有设计：
如果您对一个标准产品不满意，您可以在FINECone™中模拟，从而找到改进方法。将材料更改为纤维，钛，甚至稀有材料铍，都是很简单的事情。
问题解答

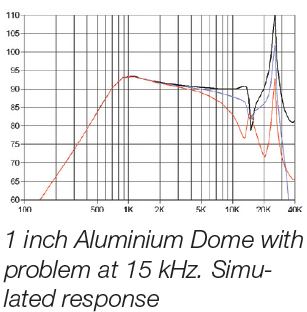

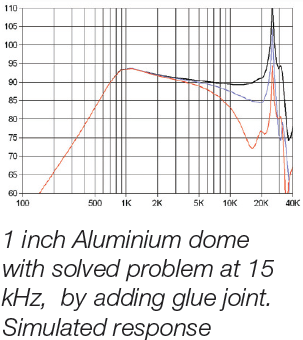

假设您设计了一个看上去很漂亮的低音。它的防尘盖是反过来的。可是不巧，频率响应在1300Hz附近不令人满意。将这个频率响应输入到FINE X-over™中， 我们发现分音器也不能解决这个问题。但是FINECone™模拟的结果显示出问题发生在悬边上。而且在模拟中很容易就把这个问题彻底解决了。另一个例子是一个中国制造的丝制球顶高音。它在7 kHz的频率响应有问题。模拟显示出球顶边缘和悬边在这一频率发生分裂振动。一个可能的解决办法是附加一些胶，增加球顶边缘的硬度。但是这个方法同时附加了质量，从而使SPL降低。更好的解决办法是通过改变几何形状来避免该问题。而且，可以保证不出现灵敏度的损失。

FINEBox™非线性大功率音箱模拟软件

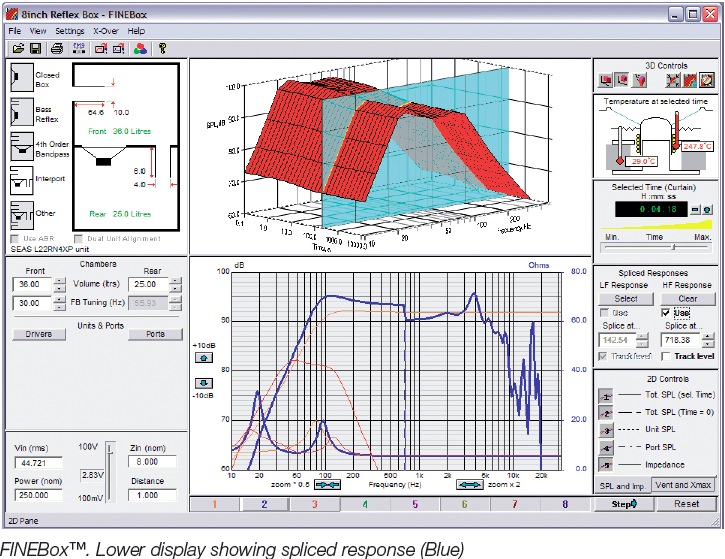

FINEBox™是模拟音箱在大功率状态下工作的理想软件。旋转鼠标中键可以调整低频反射式音箱和带通式音箱的体积以及风管。您甚至可以模拟密闭式音箱，假喇叭，低频反射式音箱，带通式音箱和内置风管式音箱在大功率的音圈温度和压缩。从包括FINELab™的其它系统中输入实测和模拟响应整合输入的频率响应和FINEBox曲线特性。

特征

• 密闭式音箱，假喇叭，低频反射式音箱，带通式音箱和内置风
管式音箱的模拟。

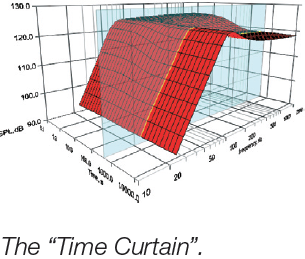

• 在3D显示中，用“玻璃”层标示特定时间的频率响应。
• 从FINEMotor中引入所有非线性T/S参数，包括温度数据。
• 可以计算任何时间，任何功率等级的功率损失。
• 可以在任何功率等级观察纸盆位移，反射式和内部风管式音箱
的风管速度。

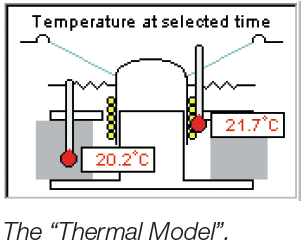

• 高级温升模型计算音圈和磁路系统的升温
• 输出模拟的和整合的频率响应

FINELab™ QC 产品测试系统

FINELab™是LOUDSOFT即一系列模拟软件（FINEMotor™,FINECone™, FINEBox™和FINE X-over™）之后开发的一款测试设备。它可以跟上述模拟软件共享文件。操作界面一脉相承。
FINELab功能强大，效率极高。您甚至可以将该测试系统用在最小的高音上。
特性
• 一声啁啾信号过后即完成快速测试
• USB接口
• 高品质
• 操作简便
• 上下限可分段设置
• 异音测试
• 同时测试频率响应和阻抗
• 自动生成当天平均测试数据
• 自动选出标准品
• 内置25w功放和48v幻像电源
• 柱极体麦克风丹麦制造
• 给FINECone™和FINE X-over™提供测试数据

FINELab™ 测试和统计
给FINECone™和FINE X-over™提供测试数据

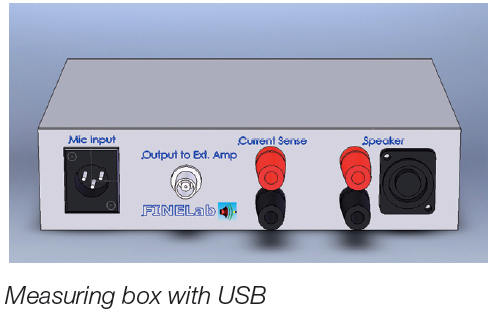

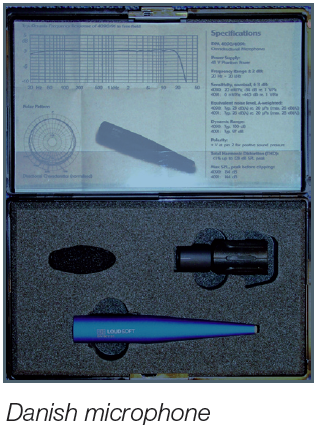

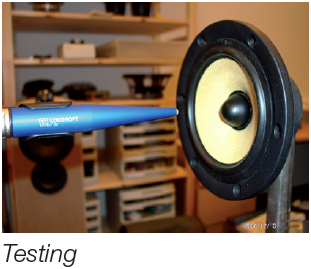

您可以在FINELab™品检系统中使用自己的麦克风，或者购买并不昂贵的LOUDSOFT柱极体麦克风。该款高品质麦克风在丹麦本土制造，并针对FINELab™系统校正完毕。
FINELab™统计

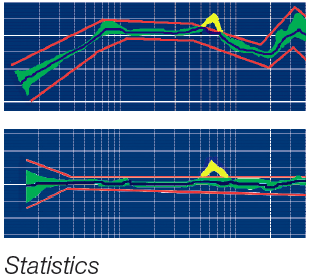

FINELab统计功能可以提供您刚好需要的平均数据和偏移量。
FINELab™公差

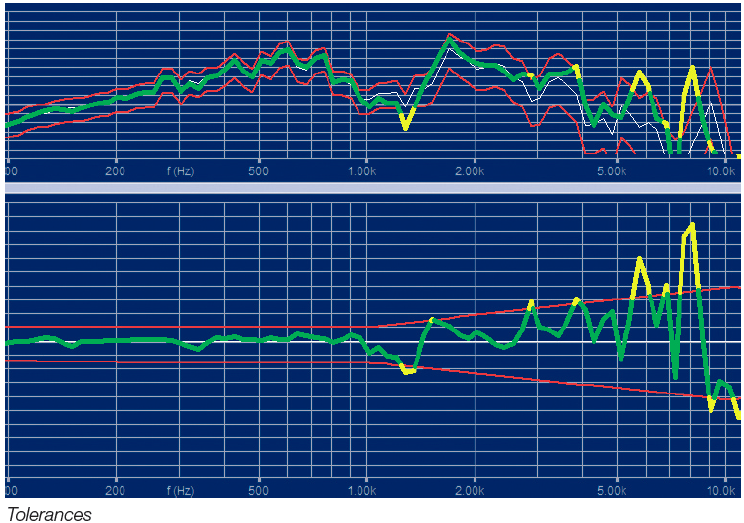

品检系统是针对产品测试而设计的。对于操作者而言即快又简单。如果某个扬声器超出公差范围，您在一瞥之间即可发现。
